Журавли на съемочной площадке: от джуниора до мегабума

Краны-журавли (бумы) позволяют установить свет туда, куда не дотянутся обычные систенды: над объектом, под углом сверху или через препятствие. Но у каждого журавля есть строгие ограничения по нагрузке, выносу и балансировке. В этой статье разбираем три главных типа: Avenger D650 (джуниор), Manfrotto Megaboom и мини-бум Avenger 600.

Часть 1 . Avenger D650 (Джуниор)

Максимальная нагрузка: 40 кг.
Но только в полностью сложенном положении.
На полной длине выноса 3 метра — всего 10 кг (без учета противовесов).

Как ставить Джуниор

Ставим бум вдвоём:

• один придерживает стрелу;

• второй развешивает противовесы, пока первый не перестанет чувствовать вес стрелы;

• откручиваем винт — ищем точный баланс.

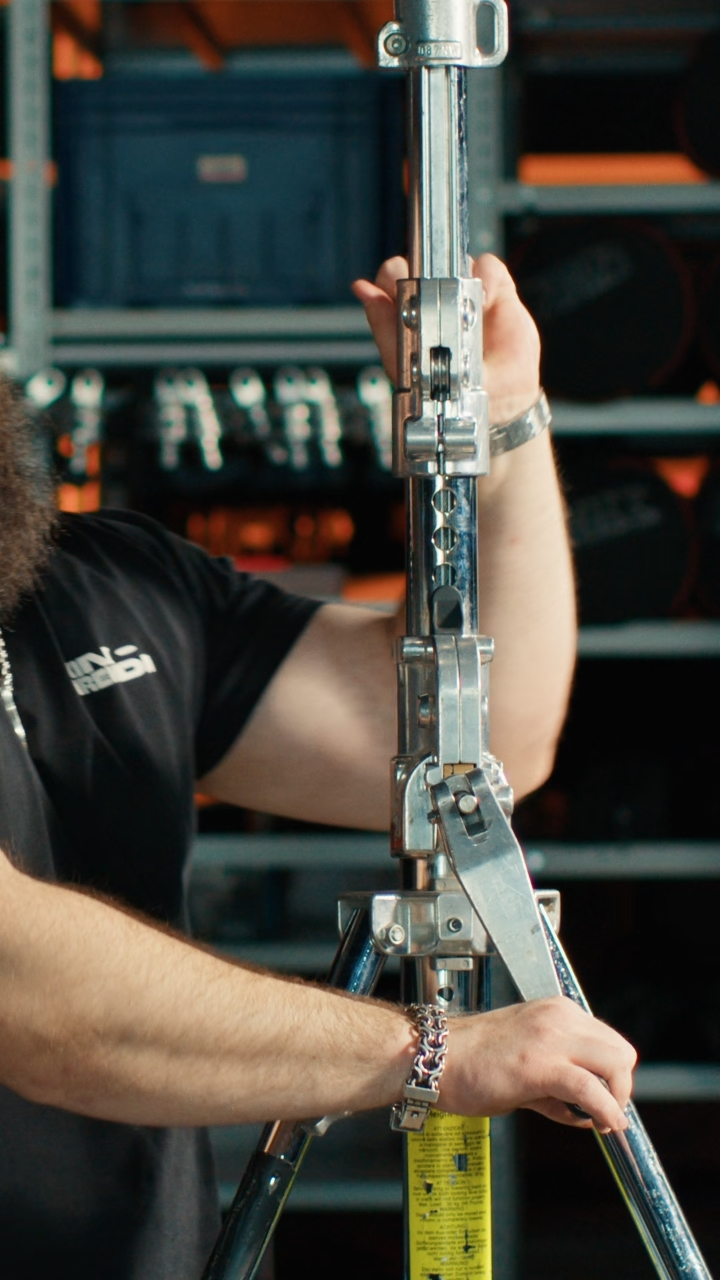

Подъем виндапа, крутим ручку

Обязательно страхуем приборы стальным тросиком, который идёт в комплекте. У Джуниора для этого есть специальное ушко.

Когда бум и прибор уже стоят на виндапе (windup), крутим ручкой.
Подняли на нужную высоту — закрутили ВСЕ барашки.

! Важно: грузоподъемность виндапа — 30 кг. Сюда входит: бум + все грузы + сам прибор.

На оверхед можно ставить до 40 кг — но только при минимальном выносе.

Часть 2. Мегабум (Manfrotto)

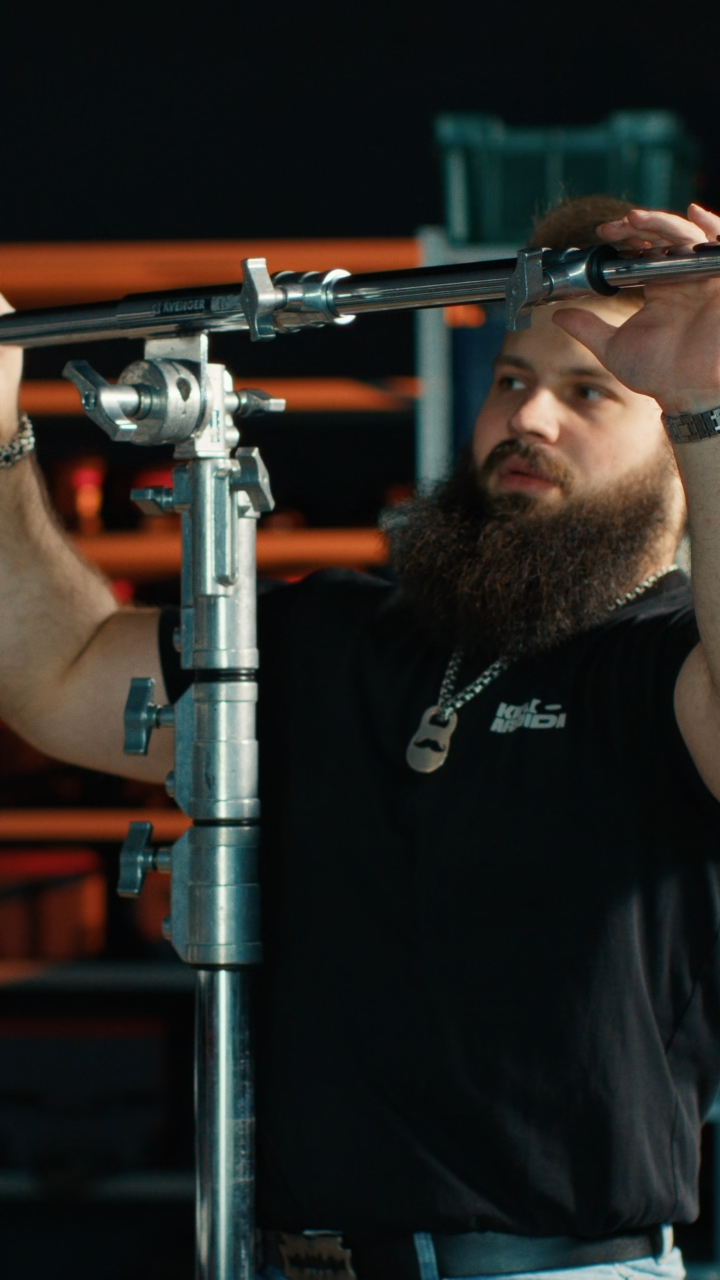

Мегабум



Это самый большой бум на нашей базе.

Хоть стойка и называется «мегабум», но выдерживает меньше джуниора.

Максимумальный вынос и нагрузка 3,2 м, 6 кг
Минимум вынос и нагрузка до 30 кг.

Плюсы: есть шарниры для плавного движения по трем осям.

С помощью них можно управлять:
· панорамированием;
· наклоном;
· вращением.

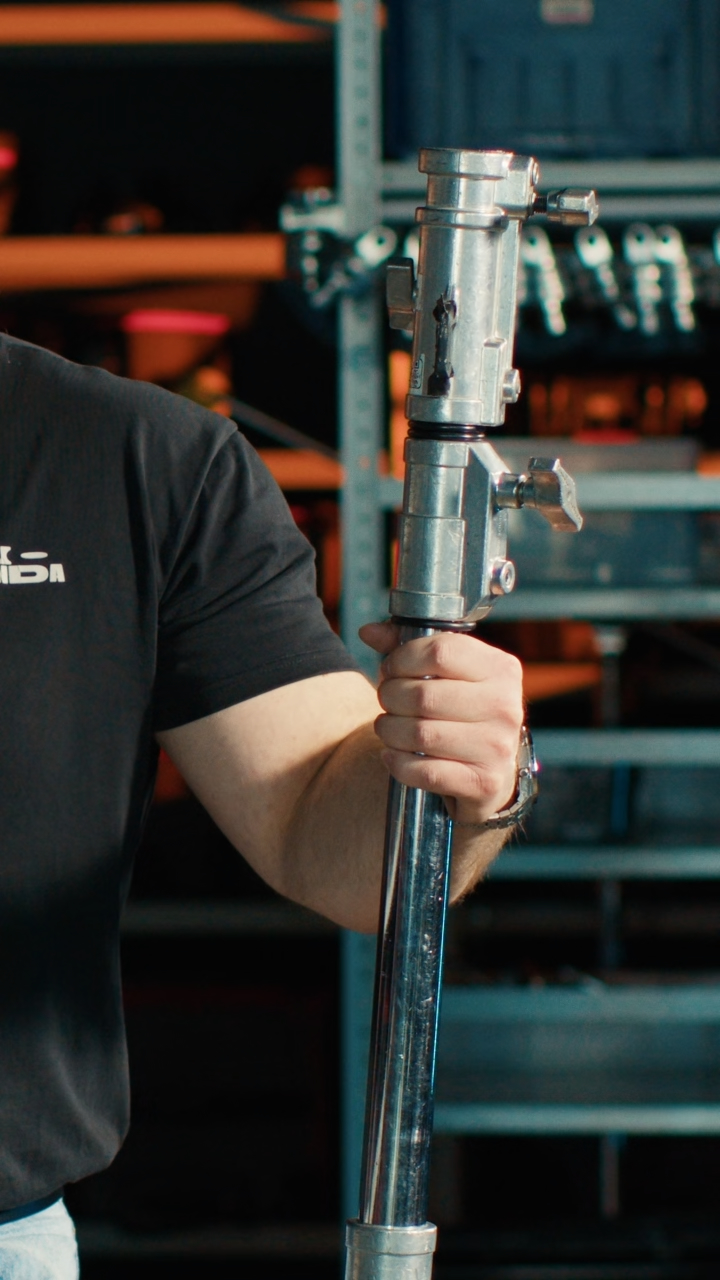

Стопоры

! Важно:
Мега-бум не опрокинется при неточном балансе. Это удобно, но создает соблазн балансировать кое-как.

Не поступайте так.

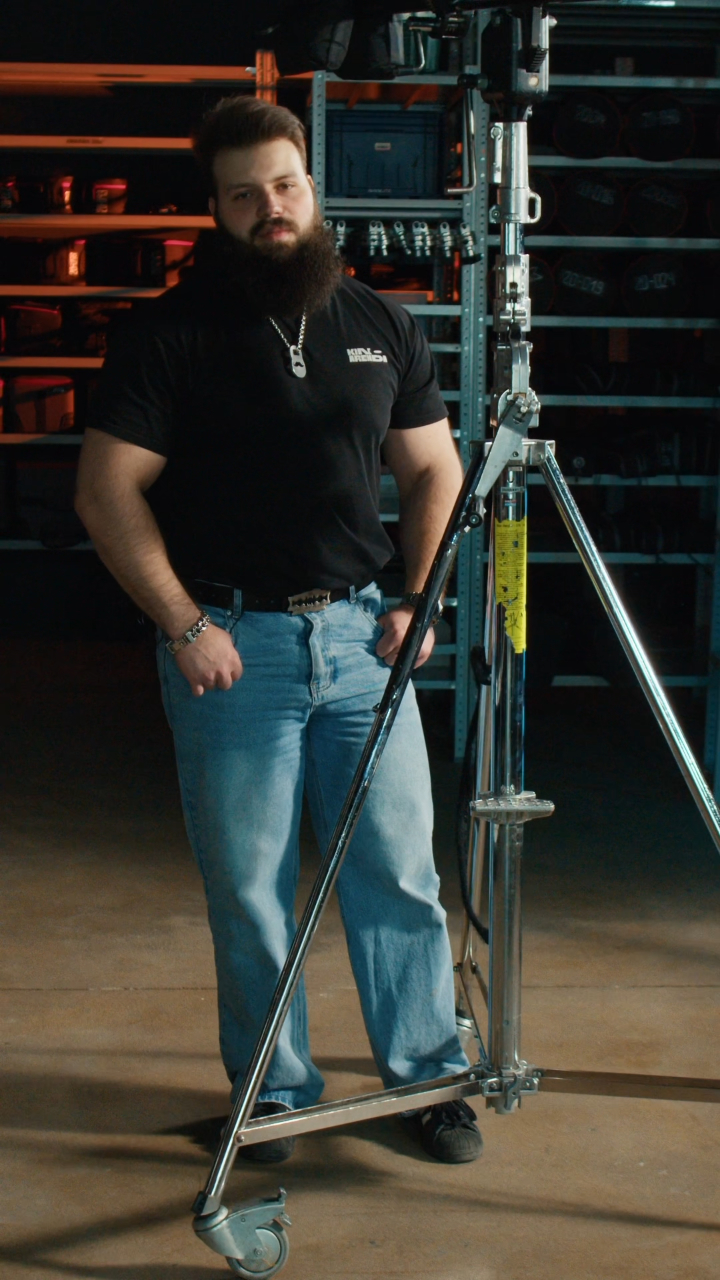

Виндап на колесах

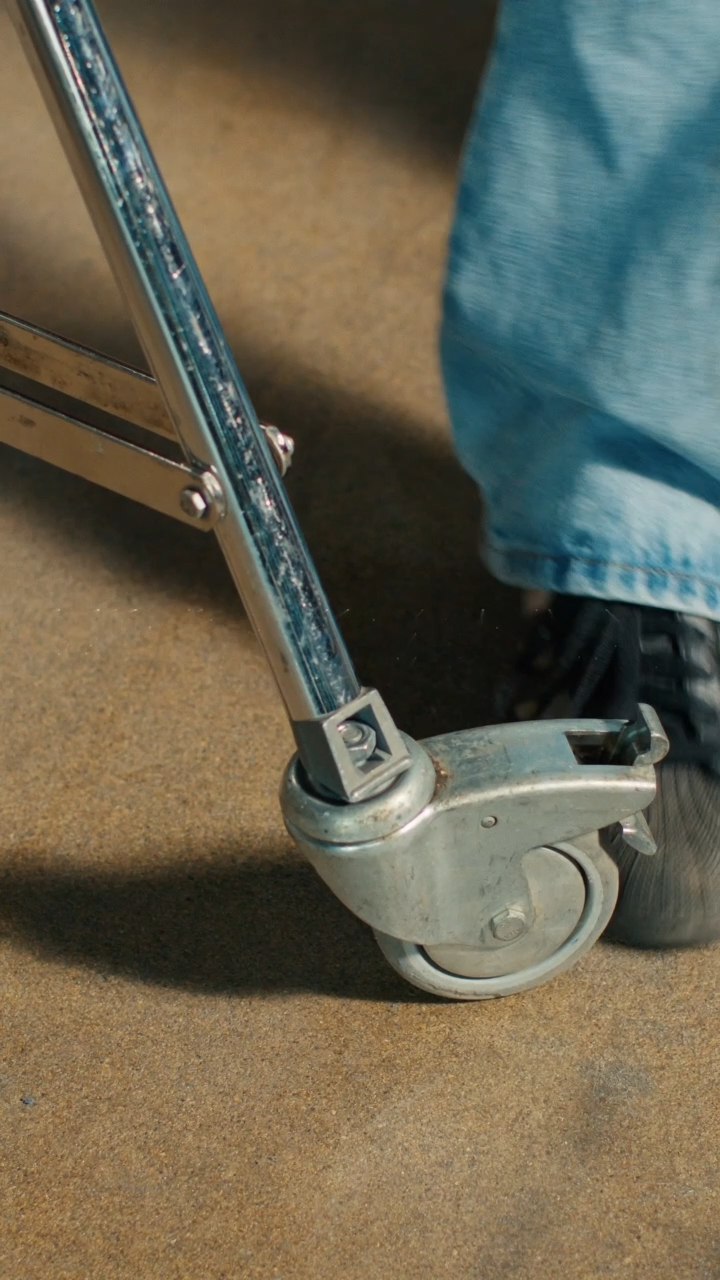

Запоминаем раз и навсегда: у всех стоек с колесиками — обязательно ставим стопоры!

Часть 3. Мини-бум (Avenger 600)

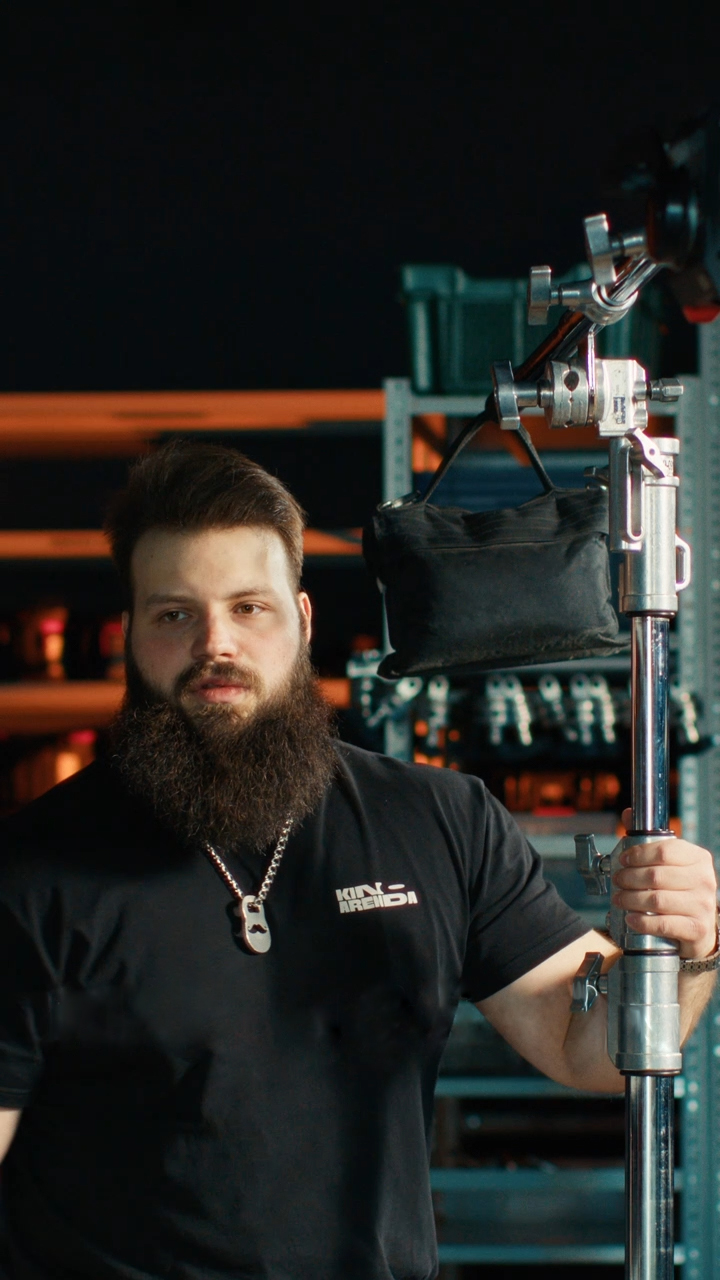

Мини-бум

Мини-бум имеет такое название, потому что короче, чем Джуниор:

Максимальный вынос чуть больше 2 метров.

Минимальный вынос до 30 кг Максимальный вынос до 7 кг.

На обратном конце — крючок, на который вешаются противовесы.

! Не забывайте хорошенько закреплять песком все ноги бумов.

правильная балансировка

• Балансировать журавли нужно корректно, а НЕ компенсировать дисбаланс закруткой крепления.

• Компенсировать дисбаланс затяжкой — опасно и убивает оборудование.

• За перегруз мы штрафовали клиентов. Не попадайте в их число.
